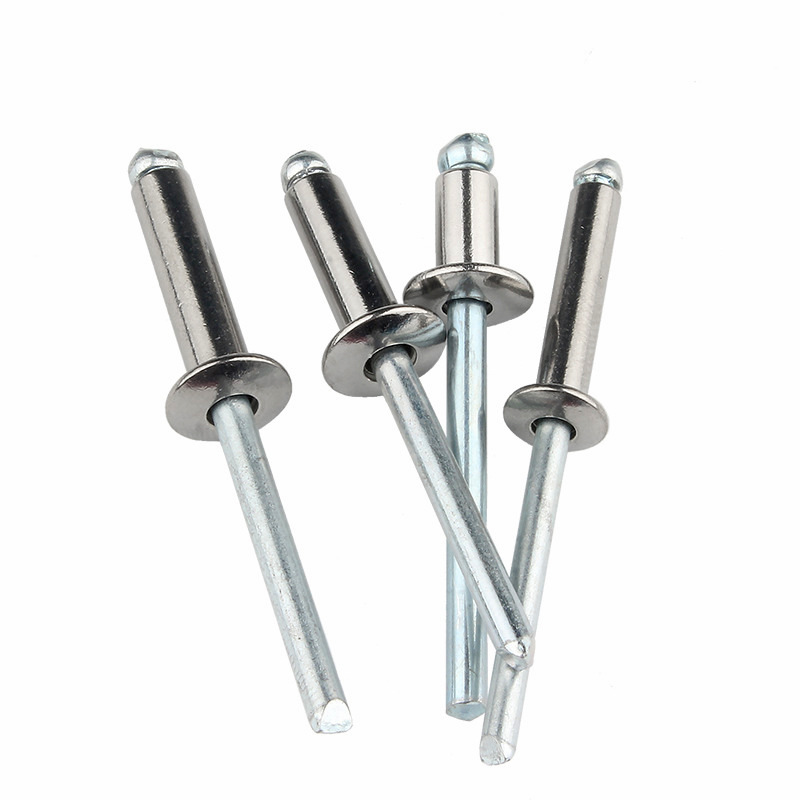

Τυφλά πριτσίνια, γνωστά και ως ποπ πριτσίνια, είναι μόνιμοι μηχανικοί συνδετήρες που χρησιμοποιούνται όταν είναι προσβάσιμη μόνο η μία πλευρά του τεμαχίου εργασίας. Αποτελούνται από κυλινδρικό σώμα (κέλυφος) με μανδρέλι διαμέσου του κέντρου. Κατά την εγκατάσταση, ο άξονας τραβιέται μέσα στο κέλυφος, με αποτέλεσμα η τυφλή πλευρά να παραμορφωθεί και να σχηματίσει μια δευτερεύουσα κεφαλή που συγκρατεί τα υλικά μεταξύ τους.
Ο όρος "τυφλός" αναφέρεται στην κατάσταση εγκατάστασης, όχι στον ίδιο τον συνδετήρα. Αυτός ο τύπος πριτσινιών εφαρμόζεται ευρέως στη συναρμολόγηση αυτοκινήτων, στην κατασκευή λαμαρινών, στις αεροδιαστημικές κατασκευές, στην επένδυση κτιρίων και στη γενική κατασκευή όπου η πρόσβαση περιορίζεται στη μία πλευρά.
Ένα τυφλό πριτσίνι περιλαμβάνει τέσσερα βασικά τμήματα:
| Συστατικό | Περιγραφή |
| Σώμα πριτσίνι (κέλυφος) | Κοίλος κύλινδρος με προδιαμορφωμένη κεφαλή (συνήθως θολωτό ή βυθισμένο) |
| Αξων | Εσωτερικό στέλεχος με σημείο θραύσης σχεδιασμένο να διαχωρίζεται σε συγκεκριμένη δύναμη εφελκυσμού |
| Κεφαλή ρύθμισης (στο εργαλείο) | Εξάρτημα εργαλείου που πιάνει το μανδρέλι και παρέχει δύναμη έλξης |
| Τυφλή κεφαλή | Το παραμορφωμένο τμήμα που δημιουργείται κατά την πήξη που σφίγγει τα υλικά από την απρόσιτη πλευρά |
Αρχή λειτουργίας: Το πριτσίνι εργαλείο πιάνει το μανδρέλι και το τραβά προς τα έξω. Καθώς ο άξονας αποσύρεται, η διευρυμένη άκρη του αναγκάζει το σώμα του πριτσινιού να επεκταθεί ακτινικά στην τυφλή πλευρά, σχηματίζοντας μια κεφαλή σε σχήμα βολβού. Σε μια προκαθορισμένη τάση, ο άξονας σπάει στο σημείο του λαιμού του, αφήνοντας το στημένο πριτσίνι στη θέση του.
Η επιλογή του υλικού πριτσινιών θα βασίζεται στο υλικό βάσης που θα συνδεθεί, στην περιβαλλοντική έκθεση και στις απαιτήσεις μηχανικού φορτίου.
Πριτσίνια αλουμινίου (με μαντρέλι από χάλυβα ή αλουμίνιο)
Ο πιο συνηθισμένος τύπος, κατάλληλος για γενική συναρμολόγηση
Ελαφριά, μέτρια αντοχή σε διάτμηση και εφελκυσμό
Χρησιμοποιείται για λαμαρίνες, αγωγούς HVAC, καταναλωτικά προϊόντα, εσωτερικούς χώρους αυτοκινήτων
Ατσάλινα πριτσίνια (ψευδαργυρωμένα ή απλά)
Υψηλότερη αντοχή από το αλουμίνιο
Κατάλληλο για δομικές εφαρμογές και υλικά βαρέως μετρητή
Χρησιμοποιείται σε χαλύβδινο σκελετό, προφυλακτήρες μηχανημάτων, βιομηχανικό εξοπλισμό
Ανοξείδωτα πριτσίνια
Ανθεκτικό στη διάβρωση, κατάλληλο για υπαίθρια και θαλάσσια περιβάλλοντα
Υψηλότερη αντοχή και σκληρότητα, απαιτεί πιο ισχυρά εργαλεία εγκατάστασης
Χρησιμοποιείται σε θαλάσσιο υλικό, αρχιτεκτονική επένδυση, εξοπλισμό χημικής επεξεργασίας
Χάλκινα και ορειχάλκινα πριτσίνια
Καλή ηλεκτρική αγωγιμότητα και αντοχή στη διάβρωση
Χρησιμοποιείται σε ηλεκτρικές εφαρμογές, διακοσμητικά είδη, δερμάτινα είδη
Πιτσίνια Monel (κράμα νικελίου-χαλκού).
Εξαιρετική αντοχή στη διάβρωση σε θαλασσινό νερό και χημικά περιβάλλοντα
Υψηλή αντοχή και αντοχή στη θερμοκρασία
Χρησιμοποιείται σε θαλάσσια μηχανική, χημικά εργοστάσια, υπεράκτιες κατασκευές
Διάμετρος: Η διάμετρος του πριτσινιού αναφέρεται στην εξωτερική διάμετρο του σώματος. Τα κοινά μεγέθη περιλαμβάνουν 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Η επιλογή της διαμέτρου βασίζεται στην απαίτηση φέρουσας φόρτισης: οι μεγαλύτερες διάμετροι προσφέρουν μεγαλύτερη αντοχή σε διάτμηση.
Εύρος λαβής: Αυτό είναι το συνολικό πάχος των υλικών που ενώνονται. Κάθε μέγεθος πριτσινιού καλύπτει ένα συγκεκριμένο εύρος πρόσφυσης, που συνήθως παρέχεται από τον κατασκευαστή.
| Διάμετρος | Τυπικό εύρος λαβής | Πάχος εφαρμογής |
| 2,4 χλστ | 1,0~3,0 mm | Λεπτό φύλλο και ηλεκτρονικά |
| 3,2 χλστ | 1,5~4,5 χλστ | Ελαφριά λαμαρίνα |
| 4,0 χλστ | 2,0~5,0 mm | Συναρμολόγηση μεσαίου φύλλου |
| 4,8 χλστ | 2,5~6,5 mm | Γενικές δομικές συνδέσεις |
| 6,4 χλστ | 3,0~8,0 χλστ | Εφαρμογές βαρέως τύπου |
Κρίσιμος κανόνας: Το εύρος λαβής πρέπει να καλύπτει το πραγματικό πάχος του υλικού. Εάν το πριτσίνι είναι πολύ κοντό, δεν μπορεί να σχηματίσει μια σωστή τυφλή κεφαλή, με αποτέλεσμα την αστοχία της άρθρωσης. Εάν είναι πολύ μακρύ, το μανδρέλι μπορεί να μην σπάσει καθαρά, αφήνοντας το περίσσιο σώμα να προεξέχει.
Η σωστή προετοιμασία της οπής είναι απαραίτητη για την αξιόπιστη απόδοση του πριτσινιού.
Διάμετρος οπής: Η οπή πρέπει να είναι 0,1~0,2 mm μεγαλύτερη από τη διάμετρο του σώματος του πριτσινιού. Οι μεγάλες οπές μειώνουν την αντοχή στη διάτμηση και επιτρέπουν την κίνηση της άρθρωσης. Οι τρύπες μικρού μεγέθους μπορεί να καταστρέψουν το σώμα του πριτσινιού κατά την εισαγωγή και μπορεί να προκαλέσουν δυσκολίες στη ρύθμιση.
| Διάμετρος πριτσινιού | Συνιστώμενο μέγεθος τρύπας |
| 2,4 χλστ | Φ2,5~2,6 mm |
| 3,2 χλστ | Φ3,3~3,4 χλστ |
| 4,0 χλστ | Φ4,1~4,2 χλστ |
| 4,8 χλστ | Φ4,9~5,0 χλστ |
| 6,4 χλστ | Φ6,5~6,6 mm |
Απόσταση άκρου: Το κέντρο της οπής πρέπει να είναι τουλάχιστον 2× διάμετρος του πριτσινιού από την άκρη του υλικού. Η ανεπαρκής απόσταση των άκρων οδηγεί σε σχίσιμο υλικού όταν το πριτσίνι είναι φορτωμένο.
Ευθυγράμμιση υλικού: Όλα τα στρώματα πρέπει να είναι σωστά ευθυγραμμισμένα πριν από τη διάτρηση ή τη διάτρηση. Τα γρέζια πρέπει να αφαιρούνται και από τις δύο πλευρές της οπής για να διασφαλιστεί ότι οι έδρες του σώματος του πριτσινιού ισούνται με το τεμάχιο εργασίας.
Βήμα 1: Επιλέξτε το σωστό πριτσίνι Επιβεβαιώστε ότι η διάμετρος, το εύρος λαβής και το υλικό είναι κατάλληλα για την εφαρμογή.
Βήμα 2: Προετοιμάστε τα τεμάχια εργασίας Ανοίξτε ή τρυπήστε τρύπες σε όλα τα στρώματα. Αφαιρέστε τα γρέζια και καθαρίστε τις επιφάνειες. Σφίξτε τα υλικά μεταξύ τους για να αποτρέψετε τον διαχωρισμό κατά τη διάρκεια του πριτσινίσματος.
Βήμα 3: Τοποθετήστε το πριτσίνι Τοποθετήστε το πριτσίνι μέσα από την τρύπα από την προσιτή πλευρά. Η προδιαμορφωμένη κεφαλή πρέπει να κάθεται επίπεδη στην επάνω επιφάνεια. Βεβαιωθείτε ότι το σώμα του πριτσινιού εκτείνεται πλήρως σε όλα τα στρώματα.
Βήμα 4: Τοποθετήστε το εργαλείο πριτσινιού Τοποθετήστε το κατάλληλο ακροφύσιο πάνω στο εργαλείο πριτσινιού. Τοποθετήστε το ακροφύσιο πάνω από τον άξονα του πριτσινιού, εξασφαλίζοντας πλήρη εμπλοκή.
Βήμα 5: Λειτουργία του εργαλείου Πιέστε ή ενεργοποιήστε το εργαλείο για να τραβήξετε το μανδρέλι. Συνεχίστε μέχρι να σπάσει το μανδρέλι στο καθορισμένο σημείο του λαιμού. Ένα σωστά ρυθμισμένο πριτσίνι θα δείξει την κεφαλή του τυφλού πλήρως σχηματισμένη και το σπασμένο μανδρέλιο στο ίδιο επίπεδο με ή λίγο κάτω από την εργοστασιακή κεφαλή.
Βήμα 6: Επιθεώρηση της εγκατάστασης Ελέγξτε ότι:
Η εργοστασιακή κεφαλή τοποθετείται στο ίδιο επίπεδο με το υλικό
Δεν υπάρχει κενό μεταξύ των υλικών
Η κεφαλή του τυφλού είναι πλήρως διαμορφωμένη (ορατή από την προσιτή πλευρά με το τράβηγμα του υλικού εάν υπάρχει)
Το σπάσιμο του μανδρελιού είναι καθαρό και στο σωστό βάθος
| Ελάττωμα | Παρατηρήσιμο σημάδι | Πιθανή Αιτία |
| Ατελές τυφλό κεφάλι | Η τυφλή πλευρά παρουσιάζει μικρή ή καθόλου παραμόρφωση | Πολύ μακρύ πριτσίνι για πάχος υλικού. ανεπαρκής δύναμη έλξης |
| Σπασμένο μανδρέλι πριν από το κάθισμα | Το μανδρέλι σπάει χωρίς υλικά σύσφιξης | Το μύτη του εργαλείου είναι πολύ μικρό. Το πριτσίνι είναι πολύ κοντό. υπερβολική συσκευασία υλικών |
| Κατεστραμμένο εργοστασιακό κεφάλι | Ρωγμές ή παραμόρφωση στην προσιτή πλευρά | Υπερβολική δύναμη. κακή ευθυγράμμιση εργαλείο? εύθραυστο υλικό |
| Χαλαρή άρθρωση | Τα υλικά μπορούν να διαχωριστούν ή να μετακινηθούν μετά την πήξη | Λανθασμένο εύρος λαβής. τρύπα υπερμεγέθη? ανεπαρκής κύκλος ρύθμισης |
| Μανδρέλι κολλημένο στο εργαλείο | Το μανδρέλι δεν εκτινάσσεται μετά το διάλειμμα | Φθαρμένο μύτη. ξένη ύλη στο εργαλείο? λανθασμένο μέγεθος μύτης |
| Οβάλ ή παραμορφωμένη τρύπα | Το σχήμα της οπής παραμορφώθηκε μετά τη ρύθμιση | Τρύπα υπερμεγέθη? μη ευθυγραμμισμένα υλικά. υπερβολικό πλευρικό φορτίο |
Χειροκίνητη πένσα με πριτσίνια Κατάλληλη για περιστασιακή χρήση και ελαφριές εφαρμογές. Διατίθενται μοντέλα για διαμέτρους πριτσινιών έως 4,8 mm. Ο σχεδιασμός μόχλευσης ποικίλλει: μονή λαβή για μικρά πριτσίνια, σύνθετη δράση για μεγαλύτερα μεγέθη.
Πνευματικά όπλα με πριτσίνια Αεροκίνητα εργαλεία κατάλληλα για παραγωγή μεγάλου όγκου. Προσφέρετε σταθερή δύναμη έλξης και ταχύτερους χρόνους κύκλου. Απαιτείται για πριτσίνια μεγάλης διαμέτρου και τύπους ανοξείδωτου χάλυβα. Παροχή αέρα συνήθως 5~7 bar.
Εργαλεία πριτσινιών με μπαταρίες Φορητά και κατάλληλα για εφαρμογές πεδίου. Προσφέρετε επαρκή δύναμη για τα περισσότερα πριτσίνια γενικής χρήσης έως 4,8 mm. Η τεχνολογία μπαταριών παρέχει άνεση ασύρματου, αλλά με περιορισμένη χωρητικότητα κύκλου ανά φόρτιση.
Υδραυλικά πριτσίνια και σερβομηχανήματα Χρησιμοποιούνται για βαριές βιομηχανικές εφαρμογές, συμπεριλαμβανομένων δομικών πριτσινιών υψηλής αντοχής. Παρέχετε ακριβή παρακολούθηση της δύναμης έλξης και παρακολούθηση δεδομένων για διασφάλιση ποιότητας.
Επιλογή μύτης: Κάθε διάμετρος πριτσινιού απαιτεί ένα αντίστοιχο ακροφύσιο. Όταν αλλάζετε μεγέθη πριτσινιών, είναι απαραίτητο να αλλάζετε τα μύτη. Ορισμένα εργαλεία προσφέρουν συστήματα γρήγορης αλλαγής για αποδοτικότητα παραγωγής.
Οι σύνδεσμοι τυφλών πριτσινιών σχεδιάζονται συνήθως για διατμητικά φορτία (δυνάμεις παράλληλες στο επίπεδο της άρθρωσης), όχι για πρωτεύοντα εφελκυστικά φορτία (δυνάμεις που απομακρύνουν τα υλικά).
Η αντοχή σε διάτμηση είναι η μέγιστη δύναμη που μπορεί να αντέξει το πριτσίνι κάθετα στον άξονά του. Αυτή είναι η κύρια παράμετρος σχεδιασμού για τις περισσότερες αρθρώσεις περιτύλιξης.
Η αντοχή σε εφελκυσμό είναι η μέγιστη δύναμη έλξης που μπορεί να αντέξει το πριτσίνι κατά μήκος του άξονά του. Γενικά χαμηλότερη από τη διατμητική αντοχή για τους περισσότερους τύπους τυφλών πριτσινιών.
Απόδοση κόπωσης: Τα τυφλά πριτσίνια έχουν χαμηλότερη αντοχή στην κόπωση σε σύγκριση με τα συμπαγή πριτσίνια λόγω του κοίλου σώματος και της συγκέντρωσης πίεσης στην οπή του μανδρελιού. Για εφαρμογές κυκλικής φόρτωσης, λαμβάνονται υπόψη δομικά πριτσίνια ή τύποι υψηλής αντοχής (όπως μονέλ ή χάλυβας).
Σύσταση σχεδίασης αρμών: Χρησιμοποιήστε πολλαπλά πριτσίνια σε κλιμακωτό μοτίβο αντί για ένα μόνο πριτσίνι σε αρμό με μεγάλο φορτίο. Η ελάχιστη απόσταση μεταξύ των πριτσινιών είναι 3× διάμετρος πριτσινιού για να αποφευχθεί η αποδυνάμωση του υλικού.
Ανόμοια υλικά σε επαφή δημιουργούν κίνδυνο γαλβανικής διάβρωσης. Επιλέξτε υλικό πριτσινιών συμβατό με το υλικό βάσης.
| Υλικό Βάσης | Συνιστώμενο υλικό πριτσίνιων |
| Φύλλο αλουμινίου | Αλουμίνιο (με ατσάλινο άξονα αποδεκτό) |
| Χαλύβδινο φύλλο (βαμμένο/άβαφο) | Χάλυβας (ψευδαργυρωμένος) ή ανοξείδωτος χάλυβας |
| Ανοξείδωτο φύλλο | Ανοξείδωτο ατσάλι |
| Κράματα χαλκού | Ορείχαλκος ή χαλκός |
| Θαλάσσια περιβάλλοντα | Monel ή ανοξείδωτο ατσάλι 316 |
Κανόνας: Τα πριτσίνια πρέπει να είναι καθοδικά (πιο ευγενή) σε σχέση με το βασικό υλικό για να αποφεύγεται η επιταχυνόμενη διάβρωση του υλικού βάσης. Εάν είναι αβέβαιο, μονώστε με στεγανωτικό ή παρεμβύσματα.
Σφραγισμένα πριτσίνια: Διαθέτει σώμα κλειστού άκρου που αποτρέπει τη διαρροή νερού ή αερίου μέσω του κέντρου. Χρησιμοποιείται σε αδιάβροχες εφαρμογές, δοχεία πίεσης και κατασκευές εκτεθειμένες στις καιρικές συνθήκες.
Πριτσίνια πολλαπλών λαβών: Σχεδιασμένα για να καλύπτουν μεγαλύτερο εύρος πρόσφυσης, μειώνοντας τις απαιτήσεις αποθέματος. Κατάλληλο για εφαρμογές με διαφορετικό πάχος υλικού.
Αυτοδιάτρητα πριτσίνια (SPR): Τοποθετούνται χωρίς προ-τρυπημένες οπές. Το πριτσίνι διαπερνά το επάνω στρώμα και εκτοξεύεται στο κάτω στρώμα. Χρησιμοποιείται στη συναρμολόγηση αμαξώματος αυτοκινήτων, ιδιαίτερα για αρμούς αλουμινίου και μικτών υλικών.
Πριτσίνια θραύσης: Η κεφαλή του μανδρελιού παραμένει αιχμάλωτη μέσα στο σώμα του πριτσινιού μετά την πήξη, εμποδίζοντας το να πέσει έξω. Απαιτείται σε εφαρμογές όπου οι χαλαροί μαντρέλες θα μπορούσαν να προκαλέσουν μόλυνση (επεξεργασία τροφίμων, ηλεκτρονικά είδη).
Αυλάκια πριτσίνια: Διαθέτει αυλακωτό σώμα για βελτιωμένη απόδοση έλξης σε μαλακά υλικά όπως πλαστικό, ξύλο ή σύνθετα υλικά.
Τα πριτσίνια πρέπει να αποθηκεύονται σε στεγνές, καθαρές συνθήκες με προστασία από την υγρασία και τους ρύπους. Τα πριτσίνια αλουμινίου και χάλυβα μπορούν να οξειδωθούν σε υγρά περιβάλλοντα, επηρεάζοντας την απόδοση πήξης και την αντοχή στη διάβρωση.
Φυλάσσετε στην αρχική συσκευασία μέχρι τη χρήση
Διατηρήστε την υγρασία του χώρου αποθήκευσης κάτω από 60%
Αποφύγετε την έκθεση σε λάδια, διαλύτες και βιομηχανική σκόνη
Εναλλάξτε το απόθεμα με βάση τη βάση "πρώτο-προς-πρώτα-έξω".
Τα πριτσίνια που αποθηκεύονται για μεγάλες περιόδους (πάνω από 24 μήνες) θα επιθεωρούνται για διάβρωση ή υποβάθμιση πριν από τη χρήση
Οπτική επιθεώρηση (έλεγχος εγκατάστασης):
Η εργοστασιακή κεφαλή είναι χωνευτή και ομόκεντρη
Το σπάσιμο του μανδρελιού είναι καθαρό και ορατό κάτω από το κεφάλι
Χωρίς ρωγμές ή παραμόρφωση και στις δύο πλευρές
Δοκιμή έλξης εφελκυσμού: Περιοδικά τραβήξτε τα πριτσίνια δείγματος δοκιμής έλξης χρησιμοποιώντας έναν ελεγκτή εφελκυσμού για να επιβεβαιώσετε ότι οι τιμές διάτμησης και εφελκυσμού πληρούν τις προδιαγραφές. Ελάχιστο δείγμα: 5 πριτσίνια ανά παρτίδα.
Δοκιμή λαβής: Βεβαιωθείτε ότι το υπόλοιπο μήκος του μανδρελιού μέσα στο ρυθμισμένο πριτσίνι είναι εντός αποδεκτών ορίων (συνήθως 0,5~1,5 mm κάτω από την επιφάνεια της κεφαλής).
Καταστροφική επιθεώρηση: Επιλεγμένα πριτσίνια διατομής για να επιθεωρηθεί ο σχηματισμός της τυφλής κεφαλής και να επιβεβαιωθεί η επαρκής παραμόρφωση του υλικού. Αυτό είναι ιδιαίτερα σημαντικό κατά την επικύρωση διαδικασίας και την επικύρωση αλλαγής εργαλείου.
| Πρόβλημα | Άμεσος Έλεγχος | Διάλυμα |
| Το πριτσίνι περιστρέφεται στην τρύπα | Η διάμετρος της τρύπας είναι πολύ μεγάλη | Αντικαταστήστε με πριτσίνι μεγαλύτερης διαμέτρου. σωστό μέγεθος τρύπας |
| Δεν είναι δυνατή η εισαγωγή του πριτσινιού | Η διάμετρος της τρύπας είναι πολύ μικρή | Τρύπα για να διορθώσετε το μέγεθος |
| Το εργαλείο δεν μπορεί να τραβήξει | Λανθασμένο μύτη ή φθαρμένο σαγόνι εργαλείου | Αντικαταστήστε το ακροφύσιο. εργαλείο εξυπηρέτησης |
| Η μάντρα σπάει πολύ νωρίς | Το εύρος λαβής είναι πολύ μικρό | Χρησιμοποιήστε πριτσίνια μεγαλύτερης πρόσφυσης |
| Το μαντρέλι δεν θα σπάσει | Ανεπαρκής δύναμη έλξης | Χρησιμοποιήστε πιο ισχυρό εργαλείο. ελέγξτε την πίεση του αέρα |
| Τυφλό κεφάλι δεν έχει σχηματιστεί | Πολύ μακρύ πριτσίνι ή δυσλειτουργία του εργαλείου | Επαλήθευση εύρους λαβής. ελέγξτε τη λειτουργία του εργαλείου |
| Τα υλικά διαχωρίζονται μετά την πήξη | Ανεπαρκής δύναμη σύσφιξης | Συντόμευση του εύρους πρόσφυσης. αυξήστε την ακρίβεια προσαρμογής της οπής |
Αυτός ο οδηγός παρέχει βασική αναφορά για την επιλογή και την εγκατάσταση τυφλών πριτσινιών. Για κρίσιμες εφαρμογές, συμβουλευτείτε τις τεχνικές προδιαγραφές του κατασκευαστή και πραγματοποιήστε δοκιμές πιστοποίησης σε αντιπροσωπευτικά συγκροτήματα πριν από την παραγωγή.
